深圳宏力捷電子擁有平均超過10年工作經驗的PCB設計團隊，能熟練運用市場主流PCB設計軟件，專業高效溝通保證PCB設計進度，助您早一步搶占市場先機！接下來為大家介紹PCB設計布局規則及技巧。

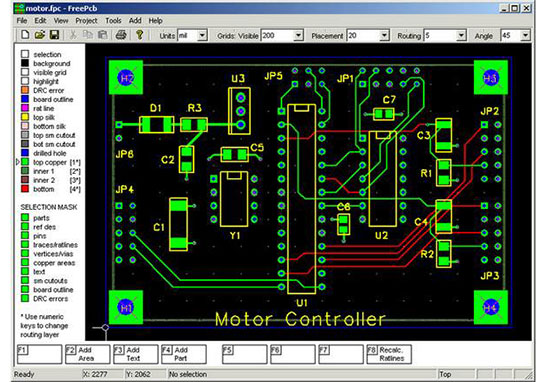

PCB設計布局規則
1、在通常情況下，所有的元件均應布置在電路板的同一面上，只有頂層元件過密時，才能將一些高度有限并且發熱量小的器件，如貼片電阻、貼片電容、貼片IC等放在低層。
2、在保證電氣性能的前提下，元件應放置在柵格上且相互平行或垂直排列，以求整齊、美觀，在一般情況下不允許元件重疊；元件排列要緊湊，元件在整個版面上應分布均勻、疏密一致。
3、電路板上不同組件相臨焊盤圖形之間的最小間距應在1MM以上。
4、離電路板邊緣一般不小于2MM.電路板的最佳形狀為矩形，長寬比為3:2或4:3.電路板面尺大于200MM乘150MM時，應考慮電路板所能承受的機械強度。

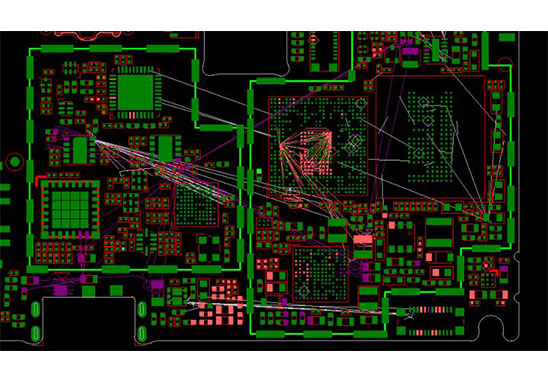

PCB設計布局技巧
在PCB的布局設計中要分析電路板的單元，依據起功能進行布局設計，對電路的全部元器件進行布局時，要符合以下原則：
1、按照電路的流程安排各個功能電路單元的位置，使布局便于信號流通，并使信號盡可能保持一致的方向 。
2、以每個功能單元的核心元器件為中心，圍繞他來進行布局。元器件應均勻、整體、緊湊的排列在PCB上，盡量減少和縮短各元器件之間的引線和連接。
3、在高頻下工作的電路，要考慮元器件之間的分布參數。一般電路應盡可能使元器件并行排列，這樣不但美觀，而且裝旱容易，易于批量生產。

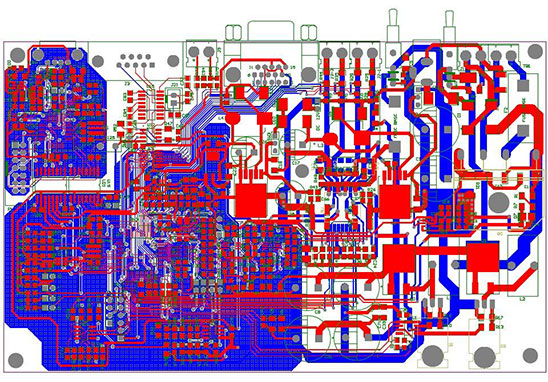

PCB設計布局檢查
1、電路板尺寸和圖紙要求加工尺寸是否相符合。
2、元器件的布局是否均衡、排列整齊、是否已經全部布完。
3、各個層面有無沖突。如元器件、外框、需要私印的層面是否合理。
4、常用到的元器件是否方便使用。如開關、插件板插入設備、須經常更換的元器件等。
5、熱敏元器件與發熱元器件距離是否合理。
6、散熱性是否良好。
7、線路的干擾問題是否需要考慮。
